RV serisi ürün özellikleri:

  • Tamamen serbest ürün akışı → Basınç kayıpları yok + tıkanmalar yok!
  • En iyi fiyat/performans ilişkisi
  • Çift taraflı kapatma → hortum manşeti için en yüksek kullanım süresi!
  • Ayarlama ve dozlama için ideal!
  • Emniyet pozisyonu fail close!
  • 40 bar'a kadar farklı modeller!

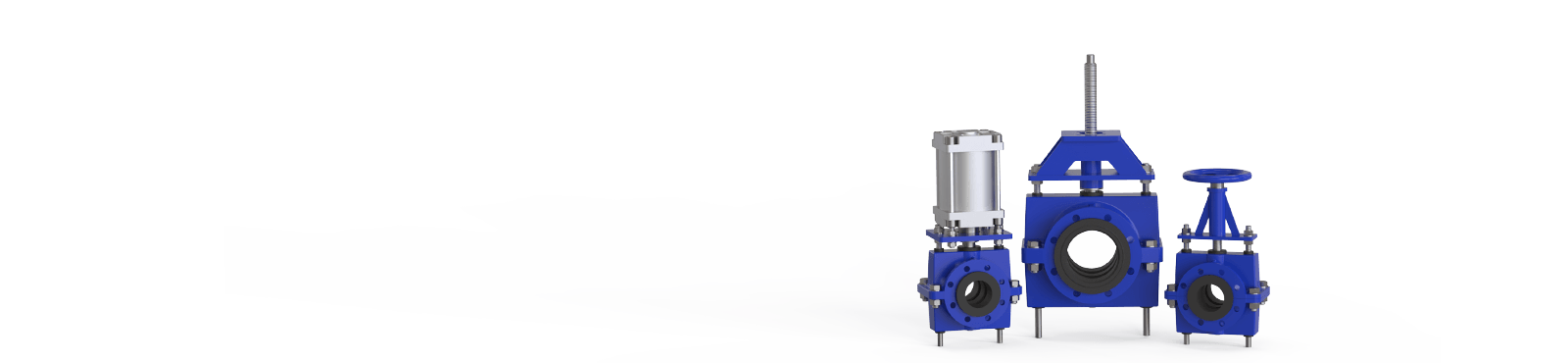

Mekanik pinç vanaları - RV serisi

RV serisi mekanik pinç vanaları DN25 - DN500 nominal çaplarda mevcuttur.

Bu vanalar standard olarak DIN EN 1092 PN10 veya PN16, ISO 25 veya ISO 40’a uygun olarak  bir flanş bağlantısı ile tasarlanmıştır. Talep üzerine RV serisi mekanik pinç vanaları ANSI B 16.5- 150lbs’ye göre bir flanş bağlantısı ile de üretilebilir.

RV Serisinin Yapısı

RV serisi mekanik pinç vanalarının yapısı, her pinç vanasının temel parçası olan manşeti ve bir gövdeden oluşur. Pinç vanası manşeti isteğe göre “açılma kulakçıkları” ile doğrudan kapama mekanizmasına bağlanabilir ve bu şekilde güç uygulanarak açılabilir. Kullanıma alanına göre, eğer pinç vanası mekanizma tarafından açıldığında, manşeti ayrıca açan çalışma / ortam basıncı yeterli ise açılma kulaklarını kullanmak zorunlu değildir.

RV serisi mekanik pinç vanasının ürün akışında (çalıştırma ortam maddesiyle temas) sadece manşet bölgesinde gerçekleşir.

Mekanik Pinç Vanaları RV Serileri malzemeleri

Manşetin 10 farklı elastomer çeşidi (doğal kauçuk, EPDM, gıda kalitesinde EPDM, nitril, gıda kalitesinde nitril , butil, neopren, hipalon, viton ve silikon) RV serisi mekanik pinç vanalarına çok geniş ve neredeyse sınırsız kullanım alanı sağlamaktadır.

Pinç Vanasi Tahrikler

Manuelles Handrad, doppelt wirkender Pneumatikzylinder, einfach wirkender Federkraftschließender Manüel el çarkı, çift yönde etkili pnömatik silindir, tek yönde etkili, yay gücüyle kapanan pnömatik silindir, hidrolik silindir, elektrikli servo motor.

Mekanik pinç vanaları RV serisi Gövde malzemeleri

Bunlar modele, nominal çapa ve basınç kademesine bağlı olarak dökme demir, çelik, kaynaklanmış çelik veya kaynaklanmış paslanmaz çelik olarak tedarik edilebilir.

Hortum pinç vanaları RV, manuel işletimli
RV serisi pinç vanası, manuel kumandalı, açık gövde modeli
Hortum pinç vanaları RV, pnömatik işletimli
RV serisi pinç vanası, mekanik kumandalı, konum ayarlı çift etkili, çift taraflı kapatma

Pinç Vanaları RV Serisinin maksimum çalışma basınçları:

1 bar, 6 bar, 10 bar, 16 bar, 25 bar ve 40 bar.

Yapısal uzunluklar:

Bunlar çalışma basıncına bağlı olarak DIN 3202 F5, ASME B 16 kısa+, ASME B 16 uzun ISO 5752 Tablo 6 olarak tedarik edilebilir.

Endüstri alanları, muhtemel kullanım alanları:

  • Kağıt endüstrisi
  • Tekstil endüstrisi
  • Ağaç endüstrisi
  • Tütün endüstrisi
  • Metal endüstrisi
  • Maden endüstrisi
  • Geri dönüşüm endüstrisi
  • Atık endüstrisi
  • Kimya
